Kuinka saavuttaa parempi I/O-suorituskyky Lustressa

Page undergoing cleanup after Puhti and Mahti retirement

This page contains outdated references to Puhti and/or Mahti, which have now been decommissioned. The page is undergoing changes to reflect CSC's new supercomputer Roihu.

Learn more about Roihu.

Tässä oppaassa käsittelemme rinnakkaisen I/O:n teknisiä yksityiskohtia ja annamme esimerkkejä paremman suorituskyvyn saavuttamiseksi. Katso myös Lustren tiedostojärjestelmän tekninen kuvaus CSC:n supertietokoneissa käytetystä Lustre-tiedostojärjestelmästä.

MPI-I/O

Kun rinnakkaista I/O:ta tehdään MPI:llä (tai kirjastoilla, jotka käyttävät taustalla MPI-IO:ta), levyä voidaan käyttää joko itsenäisesti tai kollektiivisesti. Itsenäisessä I/O:ssa jokainen MPI-prosessi käyttää tiedostojärjestelmää suoraan, kun taas kollektiivisessa I/O:ssa MPI-ajonaikainen ympäristö kokoaa/hajauttaa dataa joukon aggregaattori-I/O-tehtävien kautta. Kollektiivinen I/O tarjoaa tyypillisesti huomattavasti suuremman kaistanleveyden kuin itsenäinen I/O.

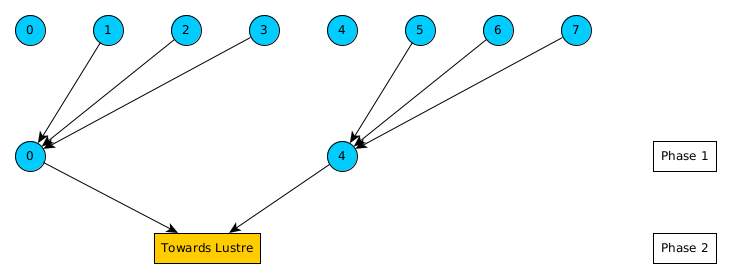

  • Esimerkki: 8 MPI-prosessia, 4 MPI-prosessia laskentasolmua kohti, kollektiivinen I/O, kaikki prosessit kirjoittavat samaan tiedostoon.

"Kaaviomainen esimerkki 8 MPI-prosessista, 4 MPI-prosessia laskentasolmua kohti, kollektiivinen I/O, kaikki prosessit kirjoittavat samaan tiedostoon"

Esimerkki MPI-IO-aggregaattoreista

I/O:n parantaminen ROMIO-vihjeillä

Oletuksena kollektiivisessa I/O:ssa Mahtin OpenMPI käyttää yhtä MPI I/O -aggregaattoria laskentasolmua kohti. Tämä tarkoittaa, että yllä olevassa esimerkissämme vain 2 MPI-prosessia tekevät varsinaisen I/O:n. Ne keräävät datan muilta prosesseilta (vaihe 1), ja toisessa vaiheessa ne lähettävät datan tallennusjärjestelmään. Oletusarvoisten MPI-aggregaattorien käyttö voi riittää, mutta monissa tapauksissa ei riitä. Aggregaattorien määrää solmua kohti sekä joitakin muita I/O:hon vaikuttavia parametreja voidaan säätää ROMIO-vihjeillä.

Saatavilla olevat vihjeet kollektiiviseen puskurointiin (kaksivaiheinen I/O), painopisteenä Lustre:

Hint Description
cb_buffer_size Kaksivaiheisessa kollektiivisessa I/O:ssa käytettävän välipuskurin koko tavuina
romio_cb_read Kollektiiviset lukuoperaatiot kollektiivisen puskuroinnin aikana, arvot: enable, disable, automatic
romio_cb_write Kollektiiviset kirjoitusoperaatiot kollektiivisen puskuroinnin aikana, arvot: enable, disable, automatic
romio_no_indep_rw Määrittää, onko itsenäinen luku/kirjoitus käytössä vai ei, arvot: enable, disable, automatic
cb_config_list Määrittää, kuinka monta MPI I/O -aggregaattoria voidaan käyttää solmua kohti, arvot: *:X, missä X aggregaattoria per laskentasolmu
cb_nodes Käytettävien aggregaattorien enimmäismäärä

Kuinka voin muuttaa MPI I/O -vihjeitä?

Vihjeet voidaan määritellä tekstitiedostossa. Esimerkiksi MPI I/O -aggregaattorien määrä solmua kohti asetetaan kahteen näin:

cb_config_list *:2

Lisäksi ympäristömuuttuja ROMIO_HINTS täytyy asettaa eräajotyöskriptissäsi:

export ROMIO_HINTS=/path/to/file_with_hints

Vihjeet voidaan asettaa myös sovelluskoodissa:

...
call MPI_Info_create(info,ierror)
call MPI_Info_set(info,'romio_cb_write','enable',ierror)
...
call MPI_File_open(comm,filename,amode,info,fh,ierror)
...

Jotta voit tarkistaa, että määrityksesi todella otettiin käyttöön, käytetyt vihjeet ja niiden arvot voidaan näyttää asettamalla eräajotyöskriptiin:

export ROMIO_PRINT_HINTS=1

Jos, ja vain jos, käytössä on kollektiivinen I/O, vihjeet tulostetaan työn vakiotulosteeseen, esimerkiksi:

key = cb_buffer_size            value = 33554432
key = romio_cb_read             value = enable
key = romio_cb_write            value = enable
key = cb_nodes                  value = 64
key = romio_no_indep_rw         value = false
key = romio_cb_pfr              value = disable
...

Tiedosto per prosessi

Jotkin sovellukset luovat yhden tiedoston jokaista MPI-prosessia kohti. Vaikka tämä on helppo toteuttaa, se ei välttämättä ole tehokasta. Jos käytät paljon prosesseja laskentasolmua kohti, voi syntyä kilpailua sekä solmun verkosta (koska kaikkien prosessien täytyy käyttää tiedostojärjestelmää) että varsinaisista I/O-operaatioista. Joissakin tapauksissa tiedosto per prosessi voi olla tehokas lähestymistapa, mutta ole aina varovainen ja mieti skaalautuvuutta, sillä tämä lähestymistapa ei skaalaudu.

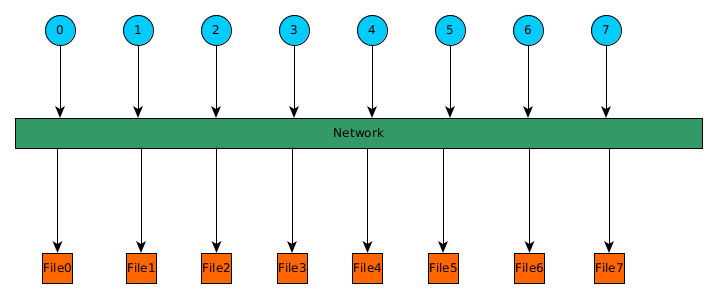

"Kaavio, jossa yksi tiedosto per prosessi"

Tiedosto per prosessi

Vertailutesti - NAS BTIO

Estävä I/O

Testaustarkoituksiin käytämme NAS BTIO -vertailutestiä, jossa on PnetCDF-tuki, testataksemme I/O-suorituskykyä Mahtin 16 laskentasolmulla.

Luomme syötetiedoston seuraavasti:

w                  # IO mode:    w for write, r for read
2                  # IO method:  0 for MPI collective I/O, 1 for MPI_independent I/O,
                   # 2 for PnetCDF blocking I/O, 3 for PnetCDF nonblocking I/O
5                  # number of time steps
2048 1024 256      # grid_points(1), grid_points(2), grid_points(3)
/scratch/project_xxxxx/BTIO/output # output filew

Tämä tarkoittaa, että teemme kirjoitusoperaatioita estävällä PnetCDF:llä, 5 aika-askeleella ja yhteensä lähes puolella miljardilla hilapisteellä. Tulostiedosto on lähes 105 GB. Käytämme 256 prosessia, 16 per laskentasolmu.

Suoritettaessa oletusasetuksilla vertailutestin tulosteesta saadaan:

I/O bandwidth    :    1292.96 MiB/s

Juovitus

Tiedämme, että Lustren juovakoko on 1 MB, joten asetamme tämän tiedostoon nimeltä romio

striping_unit 1048576

ja annamme ROMIO-vihjeen:

export ROMIO_HINTS=/path/romio

Kun suoritamme vertailutestin uudelleen, saamme:

I/O bandwidth    :    2939.85 MiB/s

Suorituskyky paranee kertoimella 2,27.

MPI I/O -aggregaattorit

Oletuksena käytössä on yksi MPI I/O -aggregaattori laskentasolmua kohti, joten lisäämme määrän kahteen lisäämällä romio-tiedostoon:

cb_config_list *:2

Kun suoritamme vertailutestin uudelleen, saamme nyt:

I/O bandwidth    :    3699.31 MiB/s

Suorituskyky on parantunut yhteensä kertoimella 2,86.

Lustren OST-kohteiden määrän kasvattaminen

Jos käytämme kahta Lustren OST-kohdetta ilman ROMIO-vihjeitä, suorituskyky on 3500 MiB/s, mikä on vähemmän kuin edellinen tulos.

Kun käytetään 2:ta OST-kohdetta romio-tiedoston kanssa

striping_unit 1048576
romio_cb_write enable
romio_no_indep_rw true
romio_ds_write disable

suorituskyky kasvaa 4667 MiB/s:iin, eli 33 %. Tässä tapauksessa aggregaattorien määrän kasvattaminen ei paranna suorituskykyä.

Yleisesti ottaen ROMIO-vihjeiden vaikutus riippuu sovelluksesta ja käytetystä laitteistosta; optimaaliset parametrit eivät välttämättä ole samoja eri sovelluksissa.

Estämätön I/O

Luomme syötetiedoston estämättömälle PnetCDF:lle seuraavasti:

w                  # IO mode:    w for write, r for read
3                  # IO method:  0 for MPI collective I/O, 1 for MPI_independent I/O,
                   # 2 for PnetCDF blocking I/O, 3 for PnetCDF nonblocking I/O
5                  # number of time steps
2048 1024 256      # grid_points(1), grid_points(2), grid_points(3)
/scratch/project_xxxxx/BTIO/output # output file

ROMIO:n oletusparametreilla suorituskyky on 1820 MiB/s yhdellä OST-kohteella, mikä on varsin alhainen 16 laskentasolmulle.

Seuraavaksi määritämme romio-tiedoston:

striping_unit 1048576
cb_config_list *:4
romio_ds_write disable

Saavutettu suorituskyky on 4565 MiB/s, mikä on 2,5-kertainen parannus.

Jos käytämme 2:ta OST-kohdetta samalla romio-tiedostolla, suorituskyky on 9520 MiB/s, mikä on yli kaksinkertainen verrattuna yhteen OST-kohteeseen ja yli kaksinkertainen verrattuna estävään I/O:hon. Oletusparametreilla saavutettu suorituskyky olisi 7772 MiB/s, joten vihjeet parantavat suorituskykyä 22,5 %.

Yhteenveto

  • Varmista ensin, että I/O aiheuttaa ongelmia tai vie merkittävän osan kokonaisajoajastasi.
  • Kokeile sitten I/O-kirjastoja, kuten PNetCDF, HDF5, ADIOS.
  • Käytä estämätöntä I/O:ta tehokkaampaan I/O:hon
  • Lustren juovitus ja ROMIO-vihjeet voivat parantaa suorituskykyä paljon.
