Kuvaputken käyttöönotto
Tavoitteet
- Tutustua siihen, miten useita pilvipalveluja käytetään yhdessä.
- Tutustua siihen, miten pilvipalveluja käytetään niiden komentorivikäyttöliittymien avulla.
Ohje keskittyy seuraaviin palveluihin:
- Allas, objektitallennuspalvelumme
- cPouta, julkisen pilven palvelumme
- Pukki, tilauksesta käytettävä tietokantapalvelumme
Johdanto

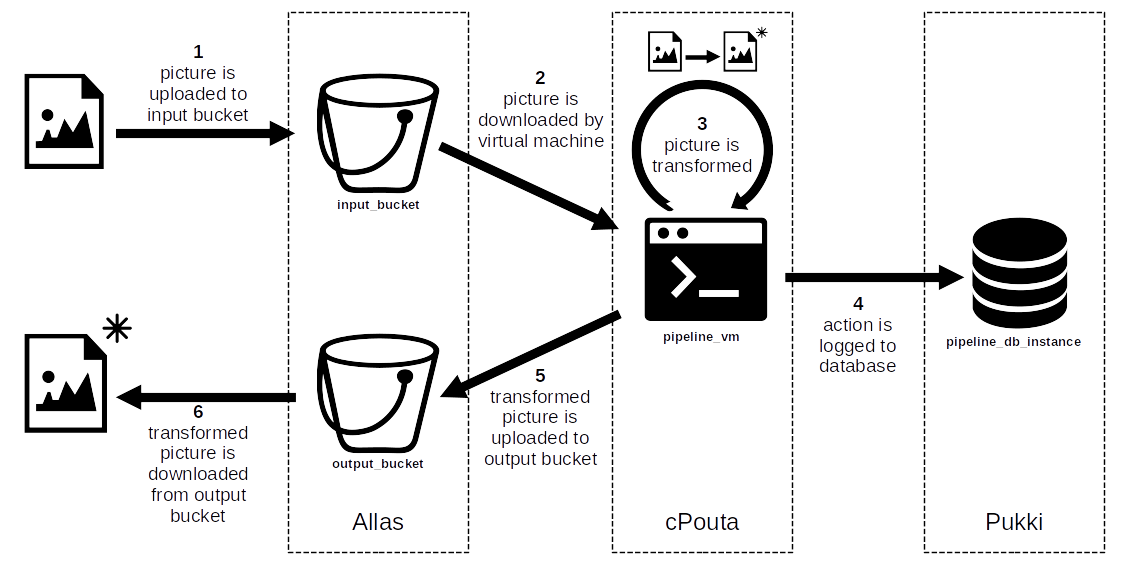

Haluamme rakentaa yksinkertaisen putken, joka muuntaa sille syötteenä annetut kuvat.
Ensin lataamme kuvat työasemaltamme Altaan ämpäriin. cPoudassa oleva virtuaalikone hakee kuvat ämpäristä ja lataa ne paikallisesti. Virtuaalikone muuntaa kuvat ja kirjaa suoritetun toiminnon Pukissa ylläpidettyyn tietokantaan. Lopuksi virtuaalikone lataa muunnetut kuvat toiseen Altaan ämpäriin. Tämän jälkeen voimme ladata muunnetut kuvat ämpäristä työasemallemme.
Tässä ohjeessa muunnettu kuva tarkoittaa yksinkertaisesti syötekuvaa, jonka värit on käännetty, mitä kutsutaan joskus myös "reversed"-muunnokseksi.
Vaihe 1: ämpärien luominen Altaaseen
Avaamme uuden pääteikkunan, johon viittaamme nimellä terminal_allas.
Käytämme terminal_allas-ikkunaa kaikkiin Allasta koskeviin komentoihin.
Jotta voimme luoda ämpäreitä Altaaseen, tarvitsemme toimivan komentorivikäyttöliittymän sitä varten. Jos emme ole aiemmin ottaneet tällaista käyttöliittymää käyttöön työasemallamme, seuraamme s3cmd:n asennus- ja määritysohjeita.
Voimme testata komentorivikäyttöliittymän toiminnan listaamalla kaikki projektissamme tällä hetkellä olevat ämpärit. Esimerkki komennosta ja sen odotetusta tulosteesta:
Huomaa, että lista voi olla myös tyhjä, jos emme ole aiemmin luoneet projektiimme yhtään ämpäriä.Luomme nyt putkeamme varten syöte- ja tulosämpärit. Määrittelemme ensin ämpärien nimet ympäristömuuttujina:
Käytämme sitten seuraavia komentoja ämpärien varsinaiseen luomiseen:
$ s3cmd mb s3://$INPUT_BUCKET
Bucket 's3://input_bucket/' created
$ s3cmd mb s3://$OUTPUT_BUCKET
Bucket 's3://output_bucket/' created
Warning
Ämpärien nimien on oltava yksilöllisiä. Jos toinen käyttäjä on jo valinnut saman nimen, ämpärin luontikomento epäonnistuu:
Tällöin voimme yksinkertaisesti yrittää komentoa uudelleen eri nimellä.Vaihe 2: tietokannan luominen Pukkiin
Avaamme toisen pääteikkunan, johon viittaamme nimellä terminal_pukki.
Käytämme terminal_pukki-ikkunaa kaikkiin Pukkia koskeviin komentoihin.
Toimiva komentorivikäyttöliittymä Pukkia varten on edellytys ohjeen jatkamiselle. Jos emme ole ottaneet sitä aiemmin käyttöön, seuraamme Pukin komentorivikäyttöliittymän asennus- ja määritysohjeita.
Voimme testata komentorivikäyttöliittymän toiminnan listaamalla esimerkiksi saatavilla olevat tietokantatyypit. Esimerkki komennosta ja sen odotetusta tulosteesta:
$ openstack datastore list
+--------------------------------------+------------+
| ID | Name |
+--------------------------------------+------------+
| 71920375-6967-466e-b955-8ee8629312b7 | postgresql |
| 1a8efda2-7bb7-4c52-9eab-e251fd18323c | mariadb |
+--------------------------------------+------------+
Luomme nyt tietokannan, jota käytämme putken toimintojen kirjaamiseen. Määrittelemme ensin muutaman ympäristömuuttujan, joita käytämme myöhemmin:
$ export DB_INSTANCE_NAME="pipeline_db_instance" # tietokantaesiintymän nimi Pukissa
$ export DB_NAME="pipeline_db" # tietokannan nimi
$ export DB_USERNAME="db_admin" # tietokantaan määritettävän käyttäjän nimi
$ export DB_PASSWORD="xxxxxx" # lisää tähän tietokantaan määritettävän käyttäjän salasana
Luomme sitten varsinaisen tietokantaesiintymän seuraavalla komennolla:
$ openstack database instance create $DB_INSTANCE_NAME \
--flavor standard.small \
--databases $DB_NAME \
--users $DB_USERNAME:$DB_PASSWORD \
--datastore postgresql \
--is-public \
--size 1
- flavor määrittää tietokantaesiintymälle varattavien resurssien määrän (CPU, muisti), katso lisätietoja sivulta DBaaS-palvelun flavorit ja hinnat.
- databases on luettelo niiden tietokantojen nimistä, jotka haluamme luoda esiintymän sisälle; tässä tapauksessa kyseessä on yksi tietokanta.
- users on luettelo tunnuksista muodossa käyttäjänimi:salasana, joilla määritetään tietokantojen käyttäjät; tässä tapauksessa kyseessä on yksi tunnuspari.
- datastore määrittää käytettävän tietokantatyypin, esimerkiksi postgresql tai mariadb.
- is-public määrittää, että tietokantaesiintymä tehdään julkisesti saavutettavaksi.
- size on tietokannan koko gigatavuina.
Komennon tulosteen pitäisi olla samankaltainen kuin seuraava:
+--------------------------+--------------------------------------+
| Field | Value |
+--------------------------+--------------------------------------+
| allowed_cidrs | [] |
| created | 2025-02-04T13:08:51 |
| datastore | postgresql |
| datastore_version | 17.2 |
| datastore_version_number | 17.2 |
| flavor | d4a2cb9c-99da-4e0f-82d7-3313cca2b2c2 |
| id | 2f347948-9460-4ac0-a588-32187c8b6ab1 |
| name | pipeline_db_instance |
| operating_status | |
| public | True |
| region | regionOne |
| service_status_updated | 2025-02-04T13:08:51 |
| status | BUILD |
| updated | 2025-02-04T13:08:51 |
| volume | 1 |
+--------------------------+--------------------------------------+
Vaihe 3: virtuaalikoneen luominen cPoutaan
Avaamme kolmannen pääteikkunan, johon viittaamme nimellä terminal_pouta.
Käytämme terminal_pouta-ikkunaa kaikkiin cPoutaa koskeviin komentoihin.
Samalla tavalla kuin Altaan ja Pukin kohdalla, ohjeen jatkaminen edellyttää myös toimivaa komentorivikäyttöliittymää cPoutaa varten. Seuraamme cPoudan komentorivikäyttöliittymän asennus- ja määritysohjeita, jos emme ole tehneet sitä jo aiemmin.
Warning
Vaikka Pukin ja cPoudan komentorivikäyttöliittymät ovat monilta osin samankaltaisia, ne ovat erilaisia eikä niitä voi käyttää ristiin. Esimerkiksi Pukin komentojen suorittaminen cPoutaa varten määritetyssä päätteessä johtaa seuraavaan virheeseen:
Käytä kahta eri päätettä niiden kanssa työskentelyyn, jotta vältät tämänkaltaiset ongelmat.Jos haluat tarkistaa, mille palvelulle nykyinen päätteesi on määritetty, voit kirjoittaa seuraavan komennon:
Voimme testata komentorivikäyttöliittymän toiminnan näyttämällä esimerkiksi jonkin flavorin ominaisuudet. Esimerkki komennosta ja sen odotetusta tulosteesta:
$ openstack flavor show standard.tiny
+----------------------------+--------------------------------------+
| Field | Value |
+----------------------------+--------------------------------------+
| OS-FLV-DISABLED:disabled | False |
| OS-FLV-EXT-DATA:ephemeral | 0 |
| access_project_ids | None |
| disk | 80 |
| id | 0143b0d1-4788-4d1f-aa04-4473e4a7c2a6 |
| name | standard.tiny |
| os-flavor-access:is_public | True |
| properties | standard='true' |
| ram | 1000 |
| rxtx_factor | 1.0 |
| swap | |
| vcpus | 1 |
+----------------------------+--------------------------------------+
Nyt kun työskentelemme cPoudassa, luomme ensimmäiseksi avainparin, jota käytämme virtuaalikoneelle kirjautumiseen sen käynnistyttyä. Uuden avainparin luomiseksi määrittelemme ensin sen nimen ympäristömuuttujana ja suoritamme sitten siihen tarkoitetun komennon:
Tarkistamme, että komento on todella luonut kaksi tiedostoa työasemamme nykyiseen kansioon.
Ensimmäinen tiedosto ilman.pub-päätettä on yksityinen avain, kun taas .pub-päätteinen tiedosto on julkinen avain.
Yksityisen avaimen ei pidä koskaan poistua työasemaltasi, eli sitä ei pitäisi olla tarpeen kopioida minnekään muualle.
Sen sijaan julkisen avaimen voi vapaasti kopioida ja jakaa niihin kohteisiin, joihin haluat päästä juuri luodulla avainparilla.
Tätä varten lataamme julkisen avaimen cPoutaan seuraavalla komennolla:
Komennon parametri public-key määrittää julkisen avaintiedoston polun.
Komennon tuloste on samankaltainen kuin seuraava:
+-------------+-------------------------------------------------+
| Field | Value |
+-------------+-------------------------------------------------+
| fingerprint | 0e:60:39:df:83:83:fb:18:91:87:67:25:a9:67:27:fd |
| name | mykeypair |
| user_id | xxxxxxxx |
+-------------+-------------------------------------------------+
Luomme nyt virtuaalikoneen, jota käytämme putkeamme varten. Määrittelemme ensin virtuaalikoneen nimen ympäristömuuttujana:
Komento, jolla luomme virtuaalikoneen, on seuraava:
$ openstack server create $POUTA_INSTANCE_NAME \
--flavor standard.tiny \
--image Ubuntu-24.04 \
--key-name $POUTA_KEYPAIR
- flavor määrittää virtuaalikoneelle varattavien resurssien määrän (CPU, muisti), katso lisätietoja sivulta Virtuaalikoneiden flavorit ja laskutusyksikköhinnat.
- image määrittää käyttöjärjestelmäkuvan, jota käytetään virtuaalikoneen rakentamiseen; katso saatavilla olevat vaihtoehtoiset kuvat sivulta Perustietoa käyttöjärjestelmäkuvista.
- key-name määrittää julkisen avaimen, joka asetetaan virtuaalikoneen sisään.
Komennon tulosteen pitäisi olla samankaltainen kuin seuraava:
+-----------------------------+------------------------------------------------------+
| Field | Value |
+-----------------------------+------------------------------------------------------+
| OS-DCF:diskConfig | MANUAL |
| OS-EXT-AZ:availability_zone | |
| OS-EXT-STS:power_state | NOSTATE |
| OS-EXT-STS:task_state | scheduling |
| OS-EXT-STS:vm_state | building |
| OS-SRV-USG:launched_at | None |
| OS-SRV-USG:terminated_at | None |
| accessIPv4 | |
| accessIPv6 | |
| addresses | |
| adminPass | xxxxxxxxxxxx |
| config_drive | |
| created | 2025-02-04T13:10:43Z |
| flavor | standard.tiny (0143b0d1-4788-4d1f-aa04-4473e4a7c2a6) |
| hostId | |
| id | ae9f924b-f6c5-488c-b617-36809008e37e |
| image | Ubuntu-24.04 (bc68d79a-6dcc-446f-a8cd-c8313b885718) |
| key_name | mykeypair |
| name | pipeline_vm |
| progress | 0 |
| project_id | xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx |
| properties | |
| security_groups | name='default' |
| status | BUILD |
| updated | 2025-02-04T13:10:43Z |
| user_id | timo |
| volumes_attached | |
+-----------------------------+------------------------------------------------------+
Vaihe 4: putken määrittäminen
Nyt kun olemme rakentaneet kaikki osat, määritämme ne toimimaan putkena. Ensin määritämme virtuaalikoneen niin, että voimme käyttää sitä työasemaltamme. Sitten varmistamme, että virtuaalikone voi käyttää Altaan ämpäreitä. Määritämme myös Pukissa olevan tietokantaesiintymämme hyväksymään virtuaalikoneelta tulevan liikenteen. Lopuksi asennamme ja määritämme virtuaalikoneeseen työkalut, joita tarvitaan putken toimintaan.
Liikenteen salliminen työasemalta virtuaalikoneelle
Oletusarvoisesti virtuaalikone ei salli Internetistä tulevaa liikennettä luvattomien käyttöyritysten estämiseksi. Pääsyä virtuaalikoneelle säädellään security group -ryhmien ja niiden sisältämien sääntöjen avulla. Luomme siis uuden security groupin, jossa on yksi sääntö ja joka sallii pääsyn virtuaalikoneelle työasemaltamme.
Palaamme terminal_pouta-ikkunaan.
Selvitämme ensin työasemamme käyttämän julkisen IP-osoitteen ja tallennamme sen ympäristömuuttujaan kirjoittamalla seuraavan komennon:
Luomme uuden security groupin määrittelemällä ensin sen nimen ympäristömuuttujana ja suorittamalla sitten siihen tarkoitetun komennon:
$ export POUTA_SEC_GROUP_NAME="pipeline_security_group"
$ openstack security group create $POUTA_SEC_GROUP_NAME
Tuloste näyttää seuraavan kaltaiselta:
+-----------------+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| Field | Value |
+-----------------+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| created_at | 2025-02-04T13:12:43Z |
| description | pipeline_security_group |
| id | a8630776-db3d-408a-ba8e-8c52b5f2a8c9 |
| location | cloud='', project.domain_id='default', project.domain_name=, project.id='xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx', project.name='project_xxxxxxx', region_name='regionOne', zone= |
| name | pipeline_security_group |
| project_id | xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx |
| revision_number | 1 |
| rules | created_at='2025-02-04T13:12:44Z', direction='egress', ethertype='IPv6', id='8e0cba6e-814d-4e70-92de-61389f9b6ca7', updated_at='2025-02-04T13:12:44Z' |
| | created_at='2025-02-04T13:12:43Z', direction='egress', ethertype='IPv4', id='cdf6527c-ca5a-4247-8e47-40213b601ee0', updated_at='2025-02-04T13:12:43Z' |
| tags | [] |
| updated_at | 2025-02-04T13:12:43Z |
+-----------------+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
Lisäämme säännön, joka sallii pääsyn, seuraavalla komennolla:
$ openstack security group rule create $POUTA_SEC_GROUP_NAME \
--remote-ip $WORKSTATION_IP/32 \
--dst-port 22 \
--protocol tcp
- remote-ip määrittää IP-osoitejoukon, jota varten sääntö on määritelty. Etä-IP-osoitteet vastaavat liikenteen lähdettä.
- dst-port määrittää, mille kohteen portille sääntö on määritelty. Kohdeportti vastaa liikenteen määränpäätä.
- protocol määrittää protokollan, jota varten sääntö on määritelty. Tässä tapauksessa sääntö koskee vain TCP-liikennettä.
Tuloste on samankaltainen kuin seuraava:
+-------------------+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| Field | Value |
+-------------------+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| created_at | 2025-02-04T13:13:04Z |
| description | |
| direction | ingress |
| ether_type | IPv4 |
| id | 29ebe032-f09c-4cb5-9e49-bc75e6d1880c |
| location | cloud='', project.domain_id='default', project.domain_name=, project.id='xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx', project.name='project_xxxxxxx', region_name='regionOne', zone= |
| name | None |
| port_range_max | 22 |
| port_range_min | 22 |
| project_id | xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx |
| protocol | tcp |
| remote_group_id | None |
| remote_ip_prefix | xxx.xxx.xxx.xxx/32 |
| revision_number | 0 |
| security_group_id | a8630776-db3d-408a-ba8e-8c52b5f2a8c9 |
| tags | [] |
| updated_at | 2025-02-04T13:13:04Z |
+-------------------+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
Nyt liitämme security groupin aiemmin luotuun virtuaalikoneeseen, jotta tämä juuri luotu sääntö koskee sen liikennettä.
Onnistuneessa tapauksessa komento ei tulosta mitään.Yhdistäminen virtuaalikoneeseen
Virtuaalikone on nyt määritetty sallimaan liikenne työasemaltamme, mutta siihen ei vielä saada yhteyttä. Virtuaalikoneelle annetaan käynnistyksen yhteydessä yksityinen IP-osoite, mutta sille ei anneta automaattisesti julkista IP-osoitetta, joka tarvitaan yhteyden muodostamiseen Internetin kautta.
Palaamme terminal_pouta-ikkunaan.
Varaamme uuden osoitteen seuraavalla komennolla:
Tuloste on samankaltainen kuin seuraava:
+---------------------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| Field | Value |
+---------------------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| created_at | 2025-02-04T13:13:38Z |
| description | |
| dns_domain | None |
| dns_name | None |
| fixed_ip_address | None |
| floating_ip_address | xxx.xxx.xxx.xxx |
| floating_network_id | 26f9344a-2e81-4ef5-a018-7d20cff891ee |
| id | 1a38ae4f-1354-4958-b2be-72502b53c492 |
| location | Munch({'cloud': '', 'region_name': 'regionOne', 'zone': None, 'project': Munch({'id': 'xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx', 'name': 'project_xxxxxxx', 'domain_id': 'default', 'domain_name': None})}) |
| name | xxx.xxx.xxx.xxx |
| port_details | None |
| port_id | None |
| project_id | xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx |
| qos_policy_id | None |
| revision_number | 0 |
| router_id | None |
| status | DOWN |
| subnet_id | None |
| tags | [] |
| updated_at | 2025-02-04T13:13:38Z |
+---------------------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
floating_ip_address palauttaman arvon ympäristömuuttujaan:
$ export POUTA_FLOATING_IP="xxx.xxx.xxx.xxx" # lisää tähän floating_ip_address-kentälle palautettu arvo
Liitämme nyt saadun osoitteen virtuaalikoneeseemme seuraavalla komennolla:
Onnistuneessa tapauksessa komento ei tulosta mitään.Kaikki on nyt valmista. Voimme testata yhteyttä virtuaalikoneeseemme suorittamalla komennon:
Todennäköisesti meille esitetään seuraava kysymys:
The authenticity of host 'xxx.xxx.xxx.xxx (xxx.xxx.xxx.xxx)' can't be established.
ED25519 key fingerprint is SHA256:waKe82wIU0HYSGpRFCBOx0n6GOvH108nkJ+koosOF80.
This key is not known by any other names
Are you sure you want to continue connecting (yes/no/[fingerprint])?
Voimme turvallisesti vastata yes ja painaa Enteriä, jolloin pääsemme lopulta virtuaalikoneelle:
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added 'xxx.xxx.xxx.xxx' (ED25519) to the list of known hosts.
Welcome to Ubuntu 24.04.1 LTS (GNU/Linux 6.8.0-51-generic x86_64)
...
To run a command as administrator (user "root"), use "sudo <command>".
See "man sudo_root" for details.
ubuntu@pipeline-vm:~$
Jätämme terminal_pouta-ikkunan hetkeksi; palaamme siihen, kun on aika asentaa ja määrittää työkalut sen sisällä.
Liikenteen salliminen virtuaalikoneelta tietokantaan
Oletusarvoisesti Pukissa oleva tietokantaesiintymämme ei hyväksy lainkaan saapuvaa liikennettä. Haluamme määrittää sen niin, että se hyväksyy liikenteen cPoudassa olevalta virtuaalikoneeltamme.
Siirrymme terminal_pukki-ikkunaan.
Ennen kuin alamme käsitellä tietokantaesiintymää, on hyvä huomata, että yhdessä pääteikkunassa määritellyt ympäristömuuttujat eivät siirry automaattisesti muihin pääteikkunoihin.
Tästä syystä meidän on määriteltävä cPoudan virtuaalikoneelle annettu floating IP myös tässä päätteessä ympäristömuuttujana.
$ export POUTA_FLOATING_IP="xxx.xxx.xxx.xxx" # lisää tähän sama arvo, joka annettiin samalle muuttujalle terminal_pouta-ikkunassa
Suoritamme sitten seuraavan komennon:
Komennon parametri allowed-cidr määrittää IP-osoitejoukon, jolta liikenne tietokantaesiintymään sallitaan.Onnistuneessa tapauksessa komento ei tulosta mitään. Voimme kuitenkin tarkistaa onnistuneen toiminnon katsomalla tietokantaesiintymämme tiedot:
$ openstack database instance show $DB_INSTANCE_NAME
+--------------------------+-----------------------------------------------------------------------------------------------------------+
| Field | Value |
+--------------------------+-----------------------------------------------------------------------------------------------------------+
| addresses | [{'address': '192.168.215.98', 'type': 'private', 'network': 'a89ef792-74ec-434f-8e20-7d33b5b6d633'}, |
| | {'address': 'xxx.xxx.xxx.xxx', 'type': 'public'}] |
| allowed_cidrs | ['xxx.xxx.xxx.xxx/32'] |
| created | 2025-02-04T13:08:51 |
| datastore | postgresql |
| datastore_version | 17.2 |
| datastore_version_number | 17.2 |
| flavor | d4a2cb9c-99da-4e0f-82d7-3313cca2b2c2 |
| id | 2f347948-9460-4ac0-a588-32187c8b6ab1 |
| ip | 192.168.215.98, xxx.xxx.xxx.xxx |
| name | pipeline_db_instance |
| operating_status | HEALTHY |
| public | False |
| region | regionOne |
| service_status_updated | 2025-02-04T13:16:10 |
| status | ACTIVE |
| updated | 2025-02-04T13:16:52 |
| volume | 1 |
| volume_used | 0.08 |
+--------------------------+-----------------------------------------------------------------------------------------------------------+
allowed_cidrs-kentässä.
Edellisellä komennolla näytetyistä tiedoista kirjaamme ylös myös tietokantaesiintymämme julkisen IP-osoitteen, jota tarvitsemme seuraavissa vaiheissa.
Kenttää addresses vastaava rivi sisältää kaksi osaa: osoitteen, joka on merkitty private, ja osoitteen, joka on merkitty public.
Palaamme terminal_pouta-ikkunaan, jossa olemme edelleen kirjautuneena cPoudan virtuaalikoneelle, ja määrittelemme ympäristömuuttujan tietokannan julkisen osoitteen tallentamista varten, koska tarvitsemme sitä myöhemmin määrityksessä.
$ export DB_PUBLIC_IP="xxx.xxx.xxx.xxx" # lisää tähän Pukissa olevan tietokantaesiintymän julkinen IP-osoite
Pääsyn määrittäminen virtuaalikoneelta Altaaseen
Samoin kuin oman työasemamme, myös virtuaalikoneen on oltava määritetty käyttämään Altaassa olevia ämpäreitä.
terminal_pouta-ikkunassa seuraamme s3cmd:n asennus- ja määritysohjeita virtuaalikoneen sisältä.
Kun s3cmd on määritetty, testaamme, että kaikki toimii oikein listaamalla Altaan ämpärimme:
Pääsyn määrittäminen virtuaalikoneelta tietokantaan
Tässä vaiheessa ohjetta virtuaalikoneelta lähtevä liikenne pääsee Pukissa olevaan tietokantaan. Tällä hetkellä virtuaalikoneella ei kuitenkaan ole tietoa siitä, mistä tietokanta löytyy eli mikä sen julkinen IP-osoite on, eikä myöskään siitä, mitä tunnuksia tietokantaan käytettäessä tulee käyttää. Seuraavaksi määritämme siis pääsyn tietokantaan virtuaalikoneelta.
Pysymme terminal_pouta-ikkunassa.
Asennamme ensin työkalun, jota tarvitsemme tietokannan kanssa kommunikointiin:
Määrittelemme sitten kaikki ympäristömuuttujat, joita tarvitsemme Pukissa ylläpidettyyn tietokantaan yhdistämiseen ja sen käyttämiseen.
$ export DB_NAME="pipeline_db" # tietokannan nimi
$ export DB_USERNAME="db_admin" # tietokannalle määritetyn käyttäjän nimi
$ export DB_PASSWORD="xxxxxx" # lisää tähän tietokannalle määritetyn käyttäjän salasana
Määrittelemme myös PostgreSQLin salasanatiedoston, jota voidaan sitten käyttää tietokantaan yhdistämiseen helposti komentoriviltä.
Lisätietoja PostgreSQLin salasanatiedostosta löytyy sen omalta viitesivulta.Testataan nyt pääsy tietokantaan.
Suoritamme terminal_pouta-ikkunassa seuraavan komennon:
psql (16.6 (Ubuntu 16.6-0ubuntu0.24.04.1), server 17.2 (Debian 17.2-1.pgdg110+1))
WARNING: psql major version 16, server major version 17.
Some psql features might not work.
SSL connection (protocol: TLSv1.3, cipher: TLS_AES_256_GCM_SHA384, compression: off)
Type "help" for help.
pipeline_db=>
exit ja painamme Enter.
Nyt kun voimme kommunikoida tietokannan kanssa, valmistelemme sen vastaanottamaan dataa, jonka lähetämme sille kuvia käsiteltäessä. Suoritamme seuraavan komennon luodaksemme taulun, johon tallennetaan kuvia koskevat tiedot:
$ psql \
-h "$DB_PUBLIC_IP" \
-d "$DB_NAME" \
-U "$DB_USERNAME" \
-c "CREATE TABLE IF NOT EXISTS log_records (timestamp varchar(25) primary key, negated_picture_name text, negated_picture_hash text)"
- h on isäntänimi eli IP-osoite, josta tietokanta on saavutettavissa.
- d on tietokannan nimi.
- U on käyttäjänimi, jota käytetään tietokantaan tunnistautumisessa.
- c on komento, joka suoritetaan itse tietokannassa. Komento kirjoitetaan tietokannan syntaksilla.
Jos komento onnistuu, pääte vastaa yksinkertaisesti merkkijonolla CREATE TABLE.
Tietokanta on nyt määritetty putkeamme varten.
Kuvien muunnosskriptin asentaminen
Määritysvaiheen viimeinen osa on asentaa skripti, joka huolehtii kommunikoinnista Altaan ja Pukin kanssa sekä syötteenä annetun kuvan muuntamisesta.
Tätä varten asennamme ensin työkalun kuvien muuntamiseen.
Suoritamme terminal_pouta-ikkunassa:
Kun työkalu on asennettu kaikkine riippuvuuksineen, suoritamme:
Näemme vilkkuvan kohdistimen ikkunan vasemmassa yläkulmassa, mikä kertoo, että voimme nyt kirjoittaa uuteen tiedostoomme nimeltäpipeline_script.sh.
Kopioimme ja liitämme seuraavan sisällön.
Varmista, että muutat skriptin alussa määritellyt ympäristömuuttujat oikeisiin arvoihin.
#!/bin/bash
### NB! Change the value of these environment variables to match your setup
export INPUT_BUCKET="input_bucket"
export OUTPUT_BUCKET="output_bucket"
export DB_PUBLIC_IP="xxx.xxx.xxx.xxx"
export DB_NAME="pipeline_db"
export DB_USERNAME="db_admin"
###
export NEGATED_PREFIX="negated_"
(
# perform the task if the lock is free, otherwise exit
flock -n 200 || exit 1
# iterate over the pictures in the bucket
for PICTURE_URL in $(s3cmd ls s3://$INPUT_BUCKET | awk '{ print $4 }')
do
# get the current timestamp
TIMESTAMP=$(date +%FT%T)
# get the picture
PICTURE_NAME=$(echo "$PICTURE_URL" | awk -F '/' '{ print $NF }')
s3cmd get "$PICTURE_URL" "$PICTURE_NAME"
# compute the negated
NEGATED_PICTURE_NAME="$NEGATED_PREFIX$PICTURE_NAME"
convert -negate "$PICTURE_NAME" "$NEGATED_PICTURE_NAME"
# compute hash of the result
NEGATED_PICTURE_HASH=$(sha256sum "$NEGATED_PICTURE_NAME" | awk '{ print $1 }')
# log to the db that this was done
psql -h "$DB_PUBLIC_IP" -d "$DB_NAME" -U "$DB_USERNAME" -c "INSERT INTO log_records (timestamp, negated_picture_name, negated_picture_hash) VALUES ('$TIMESTAMP', '$NEGATED_PICTURE_NAME', '$NEGATED_PICTURE_HASH')"
# push the negated picture to the output bucket
s3cmd put "$NEGATED_PICTURE_NAME" s3://$OUTPUT_BUCKET
# delete the local copies of the pictures
rm "$PICTURE_NAME" "$NEGATED_PICTURE_NAME"
# delete the picture from the input bucket
s3cmd del "$PICTURE_URL"
# sleep 1 sec
sleep 1
done
) 200>/var/lock/pipeline_script_lock
CTRL + X.
Päätteessä meiltä kysytään, haluammeko tallentaa muutokset; vastaamme painamalla näppäintä y.
Lopuksi meille annetaan mahdollisuus muuttaa tiedoston nimeä, johon teksti tallennetaan.
Nykyinen tiedostonimi sopii meille, joten painamme vain Enter, ja palaamme tavalliseen päätenäkymään.
Skripti sisältää nyt putken logiikan, mutta sitä ei ole vielä asetettu käynnistymään automaattisesti.
Suoritamme terminal_pouta-ikkunassa seuraavat komennot:
$ chmod +x /home/ubuntu/pipeline_script.sh
$ crontab -l > crontab_list
$ echo "* * * * * /home/ubuntu/pipeline_script.sh" >> crontab_list
$ crontab crontab_list
Nyt skripti on määritetty suoritettavaksi automaattisesti joka minuutti. Olemme valmiita testaamaan putken toimintaa.
Vaihe 5: putken testaaminen
Valitsemme haluamamme kuvan ja kopioimme sen työasemamme kotihakemistoon.
Esimerkkinä käytämme kuvaa osoitteessa ~/cat1.jpg:
Haluamme nyt lähettää kuvan putken läpi.
Siirrymme terminal_allas-ikkunaan, siirrymme ensin kotihakemistoon ja lataamme sitten kuvan Altaaseen:
$ cd ~
$ s3cmd put cat1.jpg s3://$INPUT_BUCKET
upload: 'cat1.jpg' -> 's3://input_bucket/cat1.jpg' [1 of 1]
133275 of 133275 100% in 0s 2.47 MB/s done
Odotamme noin minuutin, tarkistamme ämpärin sisällön ja huomaamme, että se on tyhjä.
Putki on siis ottanut kuvan ämpäristä ja käsitellyt sen.Tarkistamme, onko kuvan muunnoksesta jäänyt jälki tietokantaan.
Suoritamme terminal_pouta-ikkunassa seuraavan komennon:
$ psql \
-h "$DB_PUBLIC_IP" \
-d "$DB_NAME" \
-U "$DB_USERNAME" \
-c "select * from log_records where negated_picture_name like '%cat1%'"
timestamp | negated_picture_name | negated_picture_hash
---------------------+--------------------+------------------------------------------------------------------
2025-02-04T12:01:01 | negated_cat1.jpg | 50cc363c1528371cf9526d1fddead5f37f3004f11e9f24b72ea210db58dee095
(1 row)
cat1.jpg oikein ja tuottanut tulokseksi kuvan negated_cat1.jpg.
Katsotaan muunnettua kuvaa.
terminal_allas-ikkunassa tarkistamme ensin, että kuva on todella saatavilla toisessa ämpärissä.
Sen jälkeen lataamme sen kotihakemistoomme:
$ s3cmd ls s3://$OUTPUT_BUCKET
2025-02-04 12:01 140798 s3://output_bucket/negated_cat1.jpg
$ s3cmd get s3://$OUTPUT_BUCKET/negated_cat1.jpg .
download: 's3://output_bucket/negated_cat1.jpg' -> './negated_cat1.jpg' [1 of 1]
140798 of 140798 100% in 0s 2.12 MB/s done
Voimme lopuksi ihailla kovan työmme tulosta!
Yhteenveto
Olemme rakentaneet automatisoidun työnvuon kuvien muuntamiseen kolmen eri pilvipalvelun avulla. Tässä ohjeessa työnvuo on vain yksinkertainen menettely, joka muuntaa kuvan sen negatiiviversioksi, mutta sitä voidaan laajentaa konkreettisempiin käyttötapauksiin. Kokemuksestamme voidaan nostaa esiin pari keskeistä huomiota:
- Kun käytetään useita pilvipalveluja samanaikaisesti, voi olla hyödyllistä käyttää yhtä pääteikkunaa kutakin pilvipalvelua kohden. Vaikka tämä ei ole välttämätöntä, se auttaa pitämään järjestyksessä eri palveluihin ladatut tunnistetiedot, esimerkiksi jos käytämme Allasta projektista
Xja cPoutaa toisesta projektistaY. - Oletusarvoisesti cPoudassa ja Pukissa toimivat esiintymät eivät hyväksy saapuvaa liikennettä. Pääsy tällaisiin esiintymiin on aina määritettävä erikseen käyttämällä security groupeja ja sallittuja CIDR-alueita.
