LAMMPS

LAMMPS on "molekyylidynamiikkasimulaattori", joka tukee laajaa valikoimaa erilaisia voimakenttiä. CSC tarjoaa yleiskäyttöisen LAMMPS-asennuksen, mutta se ei sisällä kaikkia saatavilla olevia valinnaisia paketteja ja liitännäisiä. Siksi saatat joutua rakentamaan oman räätälöidyn version tarpeidesi mukaan. Lue alla olevat ohjeet.

Saatavuus

Julkaisu Saatavilla olevat moduulit Huomautukset
29. elokuuta 2024 lammps/29Aug2024 Vakaa julkaisu, päivitys 2
  • Ohjeet oman räätälöidyn version rakentamiseen löytyvät polusta /appl/soft/chem/lammps/custom.
Julkaisu Saatavilla olevat moduulit Huomautukset
29. elokuuta 2024 lammps/29Aug2024 Vakaa julkaisu, päivitys 2
  • Ohjeet oman räätälöidyn version rakentamiseen löytyvät polusta /appl/soft/chem/lammps/custom.
Julkaisu Saatavilla olevat moduulit Huomautukset
29. elokuuta 2024 lammps/29Aug2024-cpu
lammps/29Aug2024-gpu		 Vakaa julkaisu, päivitys 4
GPU-versio (Kokkos) saatavilla
22. heinäkuuta 2025 lammps/22Jul2025-cpu
lammps/22Jul2025-gpu		 Vakaa julkaisu, päivitys 3
GPU-versio (Kokkos) saatavilla
  • Ohjeet oman räätälöidyn version rakentamiseen löytyvät polusta /appl/local/csc/soft/chem/lammps/custom.

Lisenssi

LAMMPS on avoimen lähdekoodin ohjelmisto, jota jaellaan vapaasti GNU General Public License (GPL) -lisenssin ehtojen mukaisesti.

Käyttö

Lataa CSC:n asentama moduuli ja tarkista, mitkä paketit ovat saatavilla. Esimerkiksi:

module load lammps/29Aug2024
lmp -help

LUMIssa sinun täytyy ensin aktivoida CSC:n paikallinen ohjelmistopino, ennen kuin voit nähdä ja ladata moduulin. Esimerkiksi:

module use /appl/local/csc/modulefiles
module load lammps/29Aug2024-gpu
lmp -help

Jos esiasennettu moduuli ei sisällä tarvitsemiasi paketteja, voit asentaa oman räätälöidyn version seuraavasti:

  1. Siirry hakemistoon /appl/soft/chem/lammps/custom Puhdissa/Mahdissa tai hakemistoon /appl/local/csc/soft/chem/lammps/custom LUMIssa.
  2. Lue käännösohjeet, esimerkiksi lammps-cpu-instruction.txt.
  3. Valitse paketit, jotka haluat sisällyttää, ja käännä ohjelmisto ohjeiden mukaisesti.
  4. Testaa asennuksesi.
    1. Esimerkkisyötteitä on saatavilla LAMMPSin GitHub-repositoriossa.
    2. Esimerkkiajoskriptejä on saatavilla alla.

Käännä käyttäen nopeaa paikallista levyä

Käännä Puhti/Mahti-ympäristössä hakemistossa $TMPDIR, jotta suorituskyky on parempi ja kuormitus jaetulle tiedostojärjestelmälle vähäisempi. Koska paikallinen levy siivotaan usein, muista siirtää tiedostosi myöhemmin projektisi /projappl-hakemistoon. Asetus -DCMAKE_INSTALL_PREFIX=/projappl/... varmistaa, että tiedostot siirtyvät automaattisesti, kun suoritat komennon make install. Katso tarkemmat tiedot mukana toimitetuista rakennusohjeista.

GPU-versiot

GPU-tuen käyttöönottoon suosittelemme rakentamaan LAMMPSin Kokkos-paketilla. Kokkos on siirrettävä ohjelmointimalli, joka mahdollistaa ajon sekä Nvidia- että AMD-GPU:illa. Se on myös tyypillisesti tehokkaampi kuin tavallinen GPU-paketti.

Ajon aikana on suositeltavaa asettaa MPI-tehtävien määrä solmua kohden samaksi kuin solmun fyysisten GPU:iden määrä (LUMIssa GCD:iden määrä). Useiden MPI-tehtävien sijoittaminen samalle GPU:lle on yleensä nopeampaa vain silloin, jos joitakin syöteskriptin osia ei ole siirretty käyttämään Kokkosia. Katso lisätietoja LAMMPSin dokumentaatiosta.

Esimerkkejä ajoeräskripteistä

!/bin/bash
#SBATCH --account=<project>
#SBATCH --partition=small
#SBATCH --time=01:00:00
#SBATCH --nodes=1
#SBATCH --ntasks-per-node=40

module purge
module load lammps/29Aug2024

srun lmp -in in.script

#!/bin/bash
#SBATCH --account=<project>
#SBATCH --partition=medium
#SBATCH --time=01:00:00
#SBATCH --nodes=4
#SBATCH --ntasks-per-node=64
#SBATCH --cpus-per-task=2

export OMP_NUM_THREADS=${SLURM_CPUS_PER_TASK}

module purge
module load lammps/29Aug2024

srun lmp -in in.script -sf omp

#!/bin/bash
#SBATCH --account=<project>
#SBATCH --partition=standard
#SBATCH --time=01:00:00
#SBATCH --nodes=4
#SBATCH --ntasks-per-node=64
#SBATCH --cpus-per-task=2

export OMP_NUM_THREADS=${SLURM_CPUS_PER_TASK}

module use /appl/local/csc/modulefiles
module load lammps/29Aug2024-cpu

srun lmp -in in.script -sf omp

#!/bin/bash
#SBATCH --account=<project>
#SBATCH --partition=standard-g
#SBATCH --time=01:00:00
#SBATCH --nodes=1
#SBATCH --ntasks-per-node=8
#SBATCH --gpus-per-node=8

export OMP_NUM_THREADS=1
export OMP_PROC_BIND=spread
export OMP_PLACES=threads
export MPICH_GPU_SUPPORT_ENABLED=1

module use /appl/local/csc/modulefiles
module load lammps/29Aug2024-gpu

srun lmp -in in.script -k on g ${SLURM_GPUS_ON_NODE} -sf kk -pk kokkos

Suorituskykyhuomiot

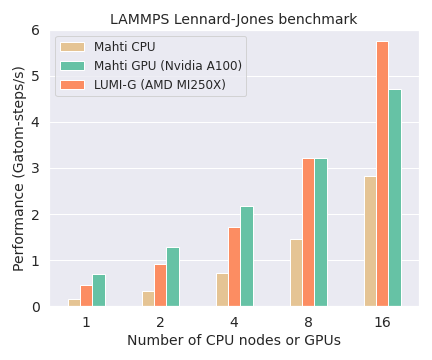

Seuraava kaavio vertaa LAMMPSin suorituskykyä ja skaalautuvuutta suorittimilla ja GPU:illa Mahdissa ja LUMIssa. Järjestelmä sisältää 16 miljoonaa atomia.

LAMMPS performance

  • LAMMPSin suorituskyky mitataan tässä yksikössä Gatom-steps/s, eli kuinka monta miljardia atomia voidaan propagoda yksi aika-askel sekunnissa.
  • Suuret järjestelmät (miljoonia atomeja) pystyvät hyödyntämään useita GPU:ita tehokkaasti. Esimerkkijärjestelmä, jossa on 16 miljoonaa atomia, skaalautuu hyvin usealle GPU-solmulle ja on noin 10 kertaa nopeampi kuin ajo vastaavalla määrällä CPU-solmuja.
  • Pienemmät järjestelmät kannattaa ajaa suorittimilla tai yhdellä GPU:lla (tai jakamalla yksi GPU usean riippumattoman trajektorin kesken monireplika- simulaatioissa, katso alla).
  • Useiden OpenMP-säikeiden käynnistäminen MPI-tehtävää kohden voi parantaa CPU-suorituskykyä. Käytä komentorivivalitsinta -sf omp ja aseta ympäristömuuttuja OMP_NUM_THREADS, jotta OpenMP-säikeistys aktivoituu kaikille sitä tukeville tyyleille. Huomaa, että MPI-tehtävien (--ntasks-per-node) ja säikeiden/tehtävä (--cpus-per-task) tulon ei pitäisi ylittää solmun fyysisten ytimien määrää, muuten suorituskyky kärsii. Katso esimerkiksi yllä oleva Mahdin esimerkki.

LAMMPS suurteholäpimenolaskennassa

LAMMPS tarjoaa kattavan tuen silmukoiden ja useiden riippumattomien simulaatioiden suorittamiseen yhdellä syötetiedostolla. Komentorivivalitsin -partition mahdollistaa näiden ajamisen rinnakkain yhden Slurm-työvaiheen sisällä, mikä nopeuttaa laskentaa ja pitää ajojonojärjestelmän kuormituksen vähäisenä, koska liialliset srun- tai sbatch-kutsut vältetään. Alla on esimerkki Puhtille tarkoitetusta ajoeräskriptistä, jossa käytetään -partition-valitsinta.

#!/bin/bash
#SBATCH --account=<project>
#SBATCH --partition=large
#SBATCH --time=00:15:00
#SBATCH --nodes=3
#SBATCH --ntasks-per-node=40
#SBATCH --mem-per-cpu=100

module purge
module load lammps/29Aug2024

export OMP_NUM_THREADS=1

srun lmp -in loop.lammps -partition 24x5

Yllä oleva esimerkki ajaa etanolin adsorptiota NaCl-pinnalle kuvaavan umbrella sampling -simulaation. Simulaatio koostuu 24 iteraatiosta, joissa etanolimolekyyliä vedetään vähitellen lähemmäs pintaa. Nämä 24 iteraatiota ajetaan kaikki samanaikaisesti käyttäen kutakin varten 5 MPI-tehtävää, mikä määritellään ajoeräskriptissä muodossa -partition 24x5. Prosessorien määrän on vastattava pyydettyä kokonaismäärää, tässä tapauksessa 3 täyttä Puhti-solmua (120 ydintä). Yleisesti ottaen partitioiden ei tarvitse olla samankokoisia, vaan voidaan esimerkiksi määrittää -partition 3x30 20 10, mikä tarkoittaa 3 partiota, joissa on 30 ydintä, yhtä 20 ytimen partiota ja yhtä 10 ytimen partiota (3 Puhti-solmua). Tämä ei tietenkään ole järkevää töissä, joissa alitehtävät ovat käytännössä identtisiä, kuten tässä tapauksessa.

Jos -partition-valitsinta käytetään, täytyy peräkkäisten simulaatioiden syötteissä tavallisesti käytetyt index- ja loop-muuttujatyylit korvata. Monipartitioajoihin yhteensopivat vastaavat tyylit ovat world, universe ja uloop. Lisätietoja on LAMMPSin dokumentaatiossa aiheista yhden syöteskriptin useiden simulaatioiden ajaminen, partition-valitsin ja monipartitioajojen kanssa yhteensopivat muuttujatyylit.

Ajoeräskripti saman järjestelmän ajamiseen jakamalla yksi LUMIn GCD (puoli GPU:ta) kaikkien 24 replikan kesken voisi näyttää tältä:

#!/bin/bash
#SBATCH --account=<project>
#SBATCH --partition=small-g
#SBATCH --time=00:15:00
#SBATCH --nodes=1
#SBATCH --ntasks-per-node=24
#SBATCH --gpus-per-node=1

module use /appl/local/csc/modulefiles
module load lammps/29Aug2024-gpu

export MPICH_GPU_SUPPORT_ENABLED=1
export OMP_NUM_THREADS=1
export OMP_PROC_BIND=spread
export OMP_PLACES=threads

srun lmp -in loop.lammps -k on g 1 -sf kk -pk kokkos -partition 24x1

Viitteet

Seuraava CPC-artikkeli on ensisijainen viite LAMMPSin siteeraamiseen. Se antaa yleiskuvan ohjelmistosta, mukaan lukien sen rinnakkaisalgoritmit, suunnitteluominaisuudet, suorituskyvyn sekä lyhyet kuvaukset monista sen materiaalimallinnusominaisuuksista. Halutessasi voit mainita artikkelissasi myös LAMMPSin verkkosivuston URL-osoitteen, eli https://www.lammps.org.

LAMMPS - a flexible simulation tool for particle-based materials modeling at the atomic, meso, and continuum scales, A. P. Thompson, H. M. Aktulga, R. Berger, D. S. Bolintineanu, W. M. Brown, P. S. Crozier, P. J. in 't Veld, A. Kohlmeyer, S. G. Moore, T. D. Nguyen, R. Shan, M. J. Stevens, J. Tranchida, C. Trott, S. J. Plimpton, Comp Phys Comm, 271 (2022) 10817.

Viitteitä muihin LAMMPSissa käytettyihin menetelmiin löytyy LAMMPSin verkkosivustolta.
