ParaView

ParaView on avoimen lähdekoodin sovellus interaktiiviseen ja eräajona tehtävään tieteelliseen visualisointiin ja data-analyysiin. Se perustuu VTK-visualisointityökaluun, ja sitä voidaan skriptata Pythonilla (pvpython, pvbatch).

ParaViewssa on asiakas–palvelinarkkitehtuuri. Graafinen asiakas voi tehdä kaiken työn itse (standalone-tila), tai se voi yhdistää yhteen tai useampaan ParaView-palvelimeen (pvserver-prosessit), jotka lukevat, käsittelevät ja renderöivät datan rinnakkain. ParaView’n ajamiseen CSC:n supertietokoneilla on useita tapoja, jotka kuvataan alla.

Saatavuus

  • Roihu-CPU: 6.0.1
  • Roihun Accelerated Visualization Desktop: 6.0.1, 5.13.3 (vanhentunut)
  • LUMIn selainkäyttöliittymä, Desktop-sovellus lumid-osiolla: 5.9 ja 5.11. ParaView voidaan asentaa myös EasyBuildilla, katso LUMI.

Vanhentunut ParaView-versio Roihun kiihdytetyssä visualisoinnissa

ParaView’n versio 5.13.3 Roihun Accelerated Visualization Desktopissa poistetaan lähitulevaisuudessa. Varmista, että työnvuosi sekä kaikki tällä versiolla luodut olemassa olevat ParaView-tilatiedostot ovat yhteensopivia ParaView’n version 6.0.1 kanssa ja että ne voidaan avata sillä.

Lisenssi

ParaView jaetaan OSI-hyväksytyllä BSD 3-clause -lisenssillä, joka sallii vapaan käytön, myös kaupallisen käytön.

Käyttö

ParaView’n ajotavan valinta

Käyttötapaus Suositeltu tapa
Interaktiivinen työ, useimmat aineistot (ei GPU-kiihdytystä) Desktop Roihun selainkäyttöliittymässä
Interaktiivinen työ GPU-kiihdytyksellä suuremmille aineistoille Kiihdytetty visualisointi Roihun selainkäyttöliittymässä
Suuret aineistot, joiden lukemiseen ja suodatukseen tarvitaan paljon CPU-ytimiä Rinnakkaistila, jossa käytetään useita pvserver-palvelimia
Skriptattu käsittely ja renderöinti ilman graafista käyttöliittymää Eräajot pvbatchilla
Nopea testaus SSH:n yli X11-välitys komentoriviltä

Desktop (CPU)

Desktop -sovellus toimii Roihu-CPU:n laskentasolmuilla ja renderöi siellä CPU-ytimillä. Käytä sitä, kun työskentelet pienen tai keskikokoisen aineiston kanssa etkä tarvitse GPU-renderöintiä.

  1. Yhdistä Roihun selainkäyttöliittymään ja valitse Desktop-sovellus.
  2. Valitse interactive-osio sekä tarvitsemasi ytimet, muisti ja aika. Hyvä lähtökohta on 4–8 ydintä ja 8 GiB muistia sekä noin kaksi tai kolme kertaa avattavan datan koko. ParaView ja työpöytä itse tarvitsevat noin 2 GiB ennen kuin mitään dataa on ladattu, joten pyri varaamaan vähintään 4 GiB muistia. Jos tarvitset enemmän kuin interactive-osion enimmäismäärän 32 ydintä ja 64 GiB muistia, valitse small-osio (jonotusajat voivat olla pidempiä). Katso Saatavilla olevat eräajo-osiot.
  3. Käynnistä työpöytä, avaa pääte ja käynnistä ParaView:

    module load paraview/6.0.1
    paraview


ParaView-ikkunan oikeassa alakulmassa näkyvä muisti on koko laskentasolmun muisti, ei istunnollesi varattu määrä. Jos istuntosi käyttää enemmän muistia kuin varasit, ParaView-prosessi lopetetaan ilman varoitusta (päätteessä näkyy Killed). Käynnistä siinä tapauksessa uusi istunto suuremmalla muistimäärällä.

Kiihdytetty visualisointi (GPU)

Accelerated visualization -sovellus ajaa ParaView’n Roihun visualisointisolmulla, jossa on Nvidia L40 -GPU. Tämä tarjoaa huomattavasti nopeamman renderöinnin kuin pelkkä CPU-visualisointi. Tässä sovelluksessa käytettävä ParaView-versio on 6.0.1.

  1. Yhdistä Roihun selainkäyttöliittymään.
  2. Valitse Accelerated visualization -työpöytäsovellus ja määritä tarvittavat resurssit. Yksi GPU varataan.
  3. Napsauta Launch. Työsi asetetaan jonoon, ja kun sille on varattu resurssit, napsauta Launch Accelerated Visualization.

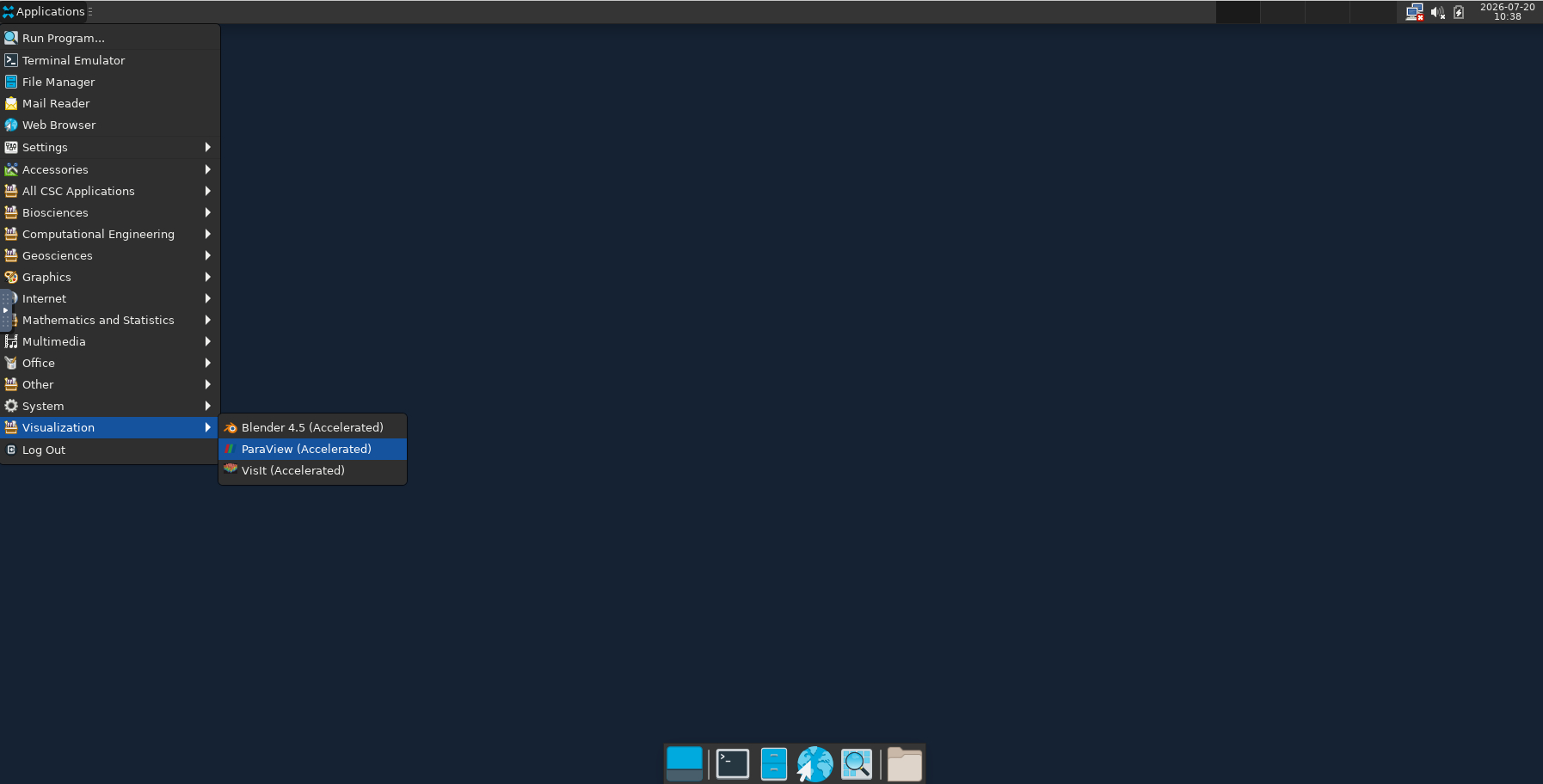

  4. Käynnistä ParaView kohdasta Applications > Visualization > ParaView (Accelerated) tai etsi se Application Finderilla. ParaView’n käynnistyminen voi kestää muutaman sekunnin.

Launching ParaView in Roihu web interface accelerated desktop

Istunnot ajetaan vizinteractive-osiossa, jonka enimmäiskesto on 12 tuntia. Jokainen varattu GPU antaa käyttöön enintään 32 CPU-ydintä ja 183 GiB muistia, katso osion tiedot.

Rinnakkaistila: asiakas useilla pvserver-palvelimilla

Suurille aineistoille aja ParaView-asiakas Desktop-istunnossa ja yhdistä se pvserver-prosessien ryhmään, joka lukee ja käsittelee datan rinnakkain.

Desktop-istunnon sisällä. Varaa istunnolle riittävästi ytimiä (esimerkiksi 8), avaa toinen pääte ja käynnistä palvelimet saman resurssivarauksen sisällä:

module load paraview/6.0.1
srun --overlap --ntasks=4 pvserver --server-port=22222

Odota riviä Accepting connection(s): <node>:22222. Valitse ParaView-asiakkaassa File > Connect > Add Server, syötä kyseiseltä riviltä solmun nimi (esimerkiksi rc5283) kohtaan Host ja 22222 kohtaan Port, valitse Startup Type Manual, tallenna ja napsauta Connect. Kohdasta View > Memory Inspector näet palvelinprosessit.

Erillisillä laskentasolmuilla. Jos tarvitset enemmän ytimiä kuin Desktop-istunnossa on käytettävissä, käynnistä palvelimet eräajona Roihu-CPU:ssa ja yhdistä niihin Desktop-istunnosta samalla tavalla. Laskentasolmut voivat yhdistää toisiinsa isäntänimillään.

#!/bin/bash
#SBATCH --account=<project>
#SBATCH --partition=small
#SBATCH --nodes=1
#SBATCH --ntasks=16
#SBATCH --mem-per-cpu=2G
#SBATCH --time=01:00:00

module load paraview/6.0.1
srun pvserver --server-port=22222

Yhteysrivi, jossa on solmun nimi, kirjoitetaan työn tulostetiedostoon (slurm-<jobid>.out).

Note

Varmista, että ParaView-asiakas ja palvelin ovat samaa ParaView-versiota.

Eräajot pvbatchilla

pvbatch ajaa ParaView’n Python-skriptejä ilman graafista käyttöliittymää ja renderöi ilman näyttöä, joten se toimii tavallisissa eräajoissa. Se voi toimia myös rinnakkain MPI:n kanssa, myös useiden solmujen yli:

#!/bin/bash
#SBATCH --account=<project>
#SBATCH --partition=small
#SBATCH --ntasks=8
#SBATCH --mem-per-cpu=2G
#SBATCH --time=00:30:00

module load paraview/6.0.1
srun pvbatch my_script.py

Esimerkiksi minimaalinen skripti kuvan renderöintiin:

from paraview.simple import *

reader = OpenDataFile("data.vtu")
Show(reader)
Render()
SaveScreenshot("image.png", ImageResolution=[1920, 1080])

Helpoin tapa luoda skripti on rakentaa käsittelyputki graafisessa käyttöliittymässä ja tallentaa se toiminnolla Tools > Start Trace tai tallentaa tila Python-skriptinä.

X11-välitys komentoriviltä

ParaView-asiakasta on myös mahdollista ajaa X11-välityksen yli, mutta käyttö voi olla nykivää, viive suurta ja vaste hitaampi kuin selainkäyttöliittymässä, joten sitä kannattaa pitää toissijaisena vaihtoehtona tavalliselle Desktop-istunnolle. Käyttääksesi X11-välitystä kirjaudu sisään X11-välitys käytössä (ssh -X <username>@roihu-cpu.csc.fi) ja käynnistä ParaView laskentasolmulla:

module load paraview/6.0.1
srun --partition=interactive --account=<project> --time=01:00:00 \
     --ntasks=1 --cpus-per-task=4 --mem=8G --x11=first paraview

Python

pvpython, pvbatch ja graafisen käyttöliittymän Python Shell käyttävät Python 3.14:ää, jossa NumPy, Matplotlib, pandas ja mpi4py ovat valmiiksi asennettuina, joten Programmable Filter, Python Calculator ja Python View toimivat suoraan.

Kuvien ja animaatioiden tallentaminen

File > Save Animation kirjoittaa kuvasarjoja (PNG, JPEG, TIFF, BMP) tai Ogg/Theora-videota (.ogv). Muut videoformaatit, kuten MP4, eivät ole suoraan saatavilla. Tallenna PNG-sarja ja muunna se FFmpegillä:

module load ffmpeg
ffmpeg -framerate 24 -i anim.%04d.png -c:v mpeg4 -q:v 2 movie.mp4

Korvaa anim tiedostonimellä, jota käytit animaatiota tallentaessasi.

Tuetut tiedostomuodot

ParaView lukee ja kirjoittaa tavallisia VTK-muotoja (.vti, .vtu, .vtp, legacy .vtk, VTKHDF, .pvd), XDMF:ää (.xmf), CSV:tä, STL:ää, PLY:tä, Exodusia ja CGNS:ää sekä monia muita. ADIOS2:n, openPMD:n ja Catalystin lukijoita ei sisälly Roihu-CPU:n koosteeseen.

Suorituskyvyn parantaminen interaktiivisessa visualisoinnissa

Ilman GPU:ta ParaView renderöi Mesan ohjelmistopohjaisella OpenGL-toteutuksella (llvmpipe), ja vuorovaikutus monimutkaisen geometrian tai suurten aineistojen kanssa voi olla hidasta. Parhaan interaktiivisen suorituskyvyn saat käyttämällä kiihdytettyä visualisointia.

llvmpipe käyttää automaattisesti istunnollesi varattujen ytimien määrää.

Jotkin ParaView-suodattimet voivat käyttää useita säikeitä. Tämä ei ole oletuksena käytössä; voit kokeilla sitä suurille aineistoille käynnistämällä ParaView’n näin:

export VTK_SMP_BACKEND_IN_USE=STDThread
export VTK_SMP_MAX_THREADS=$SLURM_CPUS_ON_NODE
paraview

Suuri osa datan käsittelystä toimii silti yhdellä ytimellä. Suuren datan rinnakkaiseen käsittelyyn käytä useita pvserver-palvelimia.

Säteenseuranta ei ole käytettävissä Roihu-CPU:ssa

ParaView 6.0.1 -moduuli Roihu-CPU:ssa on koottu ilman OSPRayta ja ANARIa, joten Properties-paneelin säteenseuranta-asetukset eivät ole käytettävissä. Käytä kiihdytettyä visualisointia paremman suorituskyvyn saamiseksi.

LUMI

ParaView ei ole valmiiksi asennettuna moduulina LUMIssa. Sen käyttöön on kaksi tapaa:

  • LUMIn selainkäyttöliittymä (suositeltu): käynnistä LUMIn selainkäyttöliittymän Desktop-sovellus lumid-osiossa, jonka solmuissa on GPU:t visualisointia varten, ja käynnistä ParaView sovellusvalikosta. LUMIn työpöydällä oleva ParaView ei toimi muissa osioissa kuin lumid.
  • Oma asennus: LUMI Software Library tarjoaa EasyBuild-reseptin ParaView’n asentamiseen omaksi moduuliksesi. Tämä on tarkoitettu käyttäjille, jotka tarvitsevat kokoonpanon, jota selainkäyttöliittymä ei tarjoa. Kääntäminen kestää pitkään, ja ohjeet sen ajamiseen GPU-kiihdytyksellä ovat samalla sivulla.
